トレンチャーとは、溝を掘る掘削機械です。バケットやビットを有したチェーンやホイール等の装置が回転することで、連続的に一定の幅、深さで地盤に溝を掘削します。

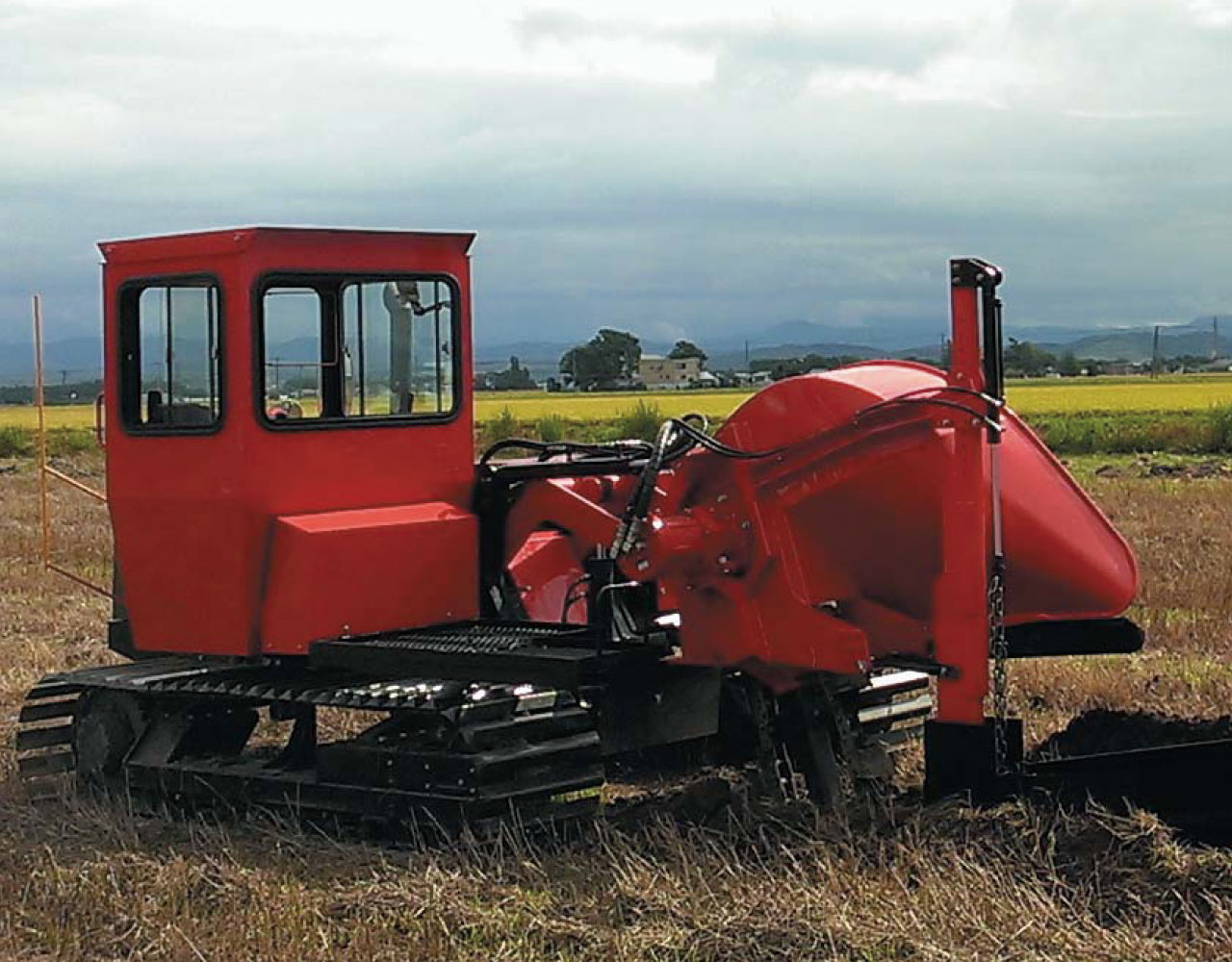

MS-75トレンチャー

 当社製品MS-75トレンチャーは、ほ場に溝を掘削し、排水管を敷設する暗渠排水掘削機です。暗渠排水は、ほ場の排水性を向上することで、農作物の品質や営農の生産性向上に様々な効果を発揮します。

 創業者の開発した自動跳上バケットチェーンが、掘削における溝の圧密を防ぎ、暗渠の排水効果を高めます。



MS-75トレンチャー
  • 走行装置にHSTを採用しました。掘削作業をスムーズに、容易に行えます。
  • 特定特殊自動車排出ガス2014年基準に適合したエンジンを搭載、環境にやさしくクリーンです。
  • 55.4kW(75PS)の粘り強いエンジンで作業をパワフルにこなします。
  • 全重量4,800kg 接地圧0.19kg/cm²の軽量な車体が湿地で威力を発揮。
カタログダウンロード
※PDF
※ファイルをダウンロードする場合
 バナーを右クリックし、[対象をファイルに保存]を選択、
 保存したい場所を選んで[保存]を押して下さい。

抜群の施工能力 キレイな仕上がり

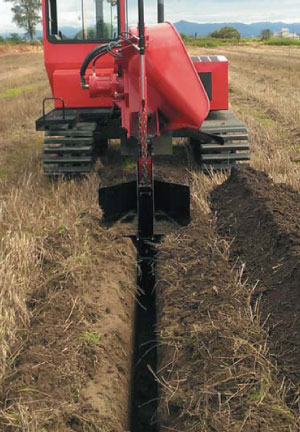

MS-75トレンチャーによる施工
<MS-75トレンチャーによる施工>

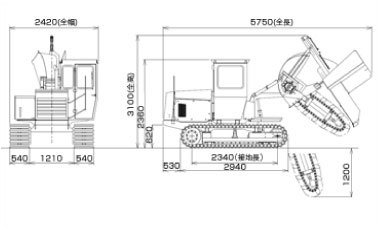

MS-75トレンチャー寸法図
  • バケットチェーンによる掘削なので排水効果がとても大きいです。
  • ショベルクリーナーにより掘削溝に土が残ることなくキレイにかき出されます。
  • スクレーパーブレードが、掘削溝の閉塞や崩壊を防止し、溝をキレイに仕上げます。



■主要諸元(MS-75型)

全長
5,750mm
搭載エンジン
水冷直列4気筒ディーゼル
全幅
2,430mm
定格出力
55.4kW(75PS)
全高
3,100mm
走行変速機
全油圧式 前進2段 後進2段
全重量
4,800kg
作業変速機
全油圧式 正回転 逆回転
接地長
2,340mm
標準掘削深
1,200mm
履板幅
540mm
標準掘削幅
150mm/200mm
接地圧
0.19kg/cm²
搭載エンジン
水冷直列4気筒ディーゼル
定格出力
55.4kW(75PS)
走行変速機
全油圧式 前進2段 後進2段
作業変速機
全油圧式 正回転 逆回転
標準掘削深
1,200mm
標準掘削幅
150mm/200mm





MS-75 トレンチャーに
「フルオートコントロールシステム」を搭載

「フルオートコントロールシステム」は2軸回転レーザーと組み合わせて使うことで、回転レーザーの設定面(X,Y勾配面)に合わせて自動的にトレンチャーの掘削装置をコントロールするシステムです。

メリット1・・・
 掘削面が一定の勾配に仕上がります。
メリット2・・・
 2軸回転レーザーの移動がなく、集・排水渠の掘削ができます。
メリット3・・・
 レベル管理者の省力化ができます。

MS-75トレンチャーフルオートコントロール
